DVS D50 – PP Trommelfilter

Description

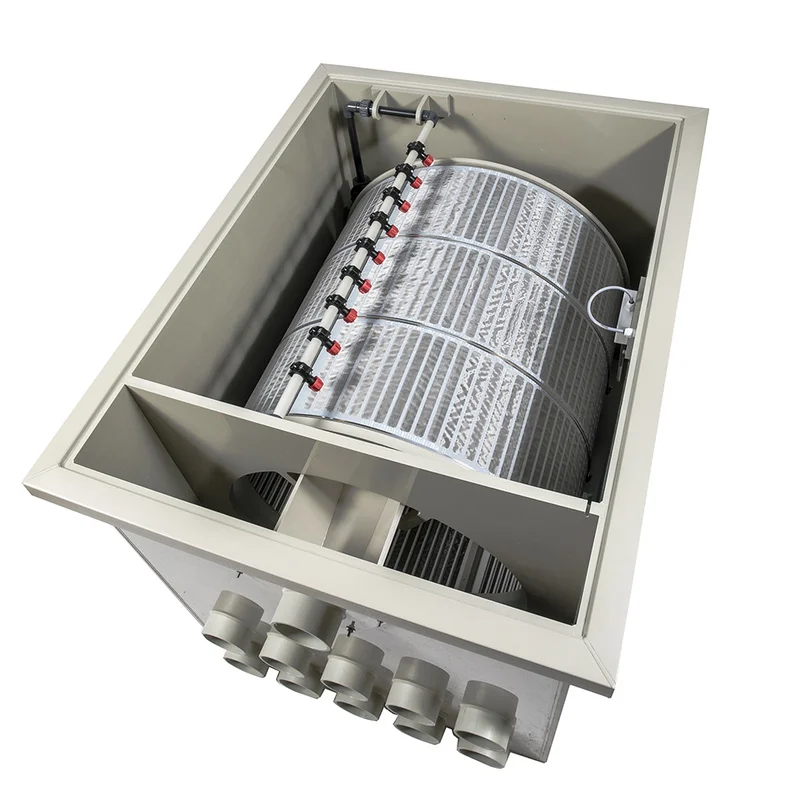

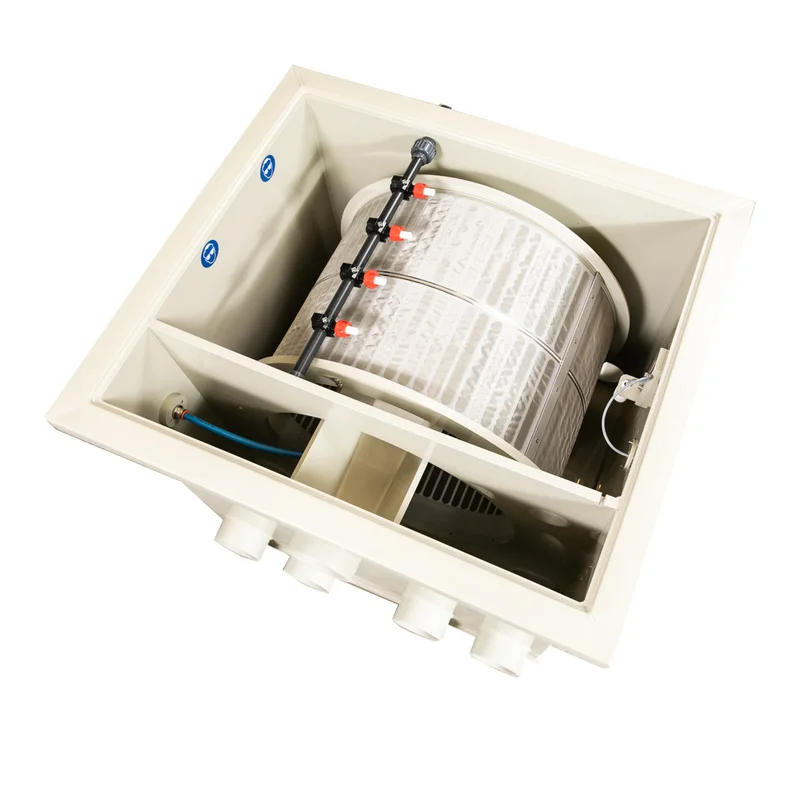

D50 Trommelfilter Sondermodell – Hochleistungsfilter bis 50 m³/h

Der D50 Trommelfilter ist ein vollständig ausgestattetes Sondermodell für anspruchsvolle Filteranwendungen. Das System verfügt serienmäßig über eine integrierte Rinnenspülung mit Magnetventil, Spülpumpe, Deckel und SPS-Filtersteuerung. Bitte beachten Sie: Bei diesem Modell können keine individuellen Sonderwünsche berücksichtigt werden.

Technische Daten des D50 Trommelfilters

Materialien und Verarbeitung

• Filterkammer: Polypropylen (PP) 10/15 mm
• Trommel: Polypropylen (PP) 20/15 mm
• Gehäuse: PP-Material, präzise mit CNC-Maschine geschnitten
• Dichtungen: Hochwertige Silikondichtungen
• Sieb: Patentiertes Edelstahlsieb (75 Mikron) – Edelstahl 316/304

Ausstattung und Komponenten

Anschlüsse:

• 4 × 110 mm Eingang
• 4 × 110 mm Ausgang
• 1 × 110 mm Schmutzablauf
• 1 × 50 mm zusätzlicher Anschluss

Filterelemente:

• 2 × 90 mm Trommel-Bypass
• Austauschbare Sprühdüsen
• Demontierbare Spülrinne für einfache Wartung
• 40 NM Antriebsmotor mit 2,5 U/min

Lieferumfang:

• Deckel im Lieferumfang enthalten
• Alle Filtermodule austauschbar
• Ausführliche Gebrauchsanleitung
• CE-Zeichen

Intelligente SPS-Steuerung

Das Modell ist mit einer Siemens Logo PLC Steuerung ausgestattet, die folgende Funktionen bietet:

• Automatische Reinigung: Plug-and-Play-Funktion mit Schwimmschalter
• Manuelle Bedienung: Drehen und Spülen möglich
• Flexible Einstellung: Reinigungsdauer und Spülniveau individuell anpassbar
• Automatische Rinnenspülung: Serienmäßig integriert
• Trockenlaufschutz: Standard für die Teichpumpe
• Mehrfachanbindung: 3 Steckdosen für Spülpumpe, Teichpumpe und Motor

Betriebsvarianten

Der D50 Trommelfilter ist in verschiedenen Ausführungen erhältlich:

• Schwerkraftversion: Für Anwendungen mit natürlichem Wassergefälle
• Airlift-Version: Luftgestützte Betriebsweise
• Gepumpte Version: Mit integrierter Pumpenanbindung (Kapazität: 50 m³/h mit 30 % Kapazitätsverlust)

Wissenswertes zum D50 Trommelfilter

Trommelfilter arbeiten nach dem Prinzip der mechanischen Filtration und sind in der Teich- und Aquakulturanwendung weit verbreitet. Das patentierte 75-Mikron-Edelstahlsieb des D50 ermöglicht eine feinmaschige Filterung, während die automatische Rinnenspülung eine kontinuierliche Reinigung ohne manuelle Intervention gewährleistet. Die CNC-gefertigte PP-Gehäusekonstruktion bietet Langlebigkeit bei gleichzeitiger Korrosionsbeständigkeit.

Die SPS-Steuerung mit Schwimmschalter-Integration ermöglicht einen vollautomatischen Betrieb, der sich an wechselnde Wasserstände und Durchflussmengen anpasst. Die einstellbaren Reinigungsparameter ermöglichen eine Optimierung für spezifische Anforderungen und Wasserqualitäten.

Häufig gestellte Fragen zum D50 Trommelfilter

Welche maximale Durchflussrate hat der D50 Trommelfilter?

Der D50 Trommelfilter erreicht einen maximalen Durchfluss von 50 m³/h. Bei der gepumpten Version ist mit einem Kapazitätsverlust von 30 % zu rechnen.

Ist der D50 Trommelfilter wartungsfreundlich?

Ja, das Modell ist wartungsfreundlich gestaltet. Die Spülrinne ist demontierbar, die Sprühdüsen sind austauschbar, und alle Filtermodule können problemlos ausgetauscht werden. Die automatische Rinnenspülung reduziert manuelle Wartungsarbeiten erheblich.

Welche Steuerungsfunktionen hat der D50?

Der D50 ist mit einer Siemens Logo PLC Steuerung ausgestattet, die automatische Reinigung mit Schwimmschalter, manuelle Bedienung, einstellbare Reinigungsdauer und Spülniveau sowie einen Trockenlaufschutz bietet.

Kann ich Sonderwünsche beim D50 Modell berücksichtigen lassen?

Nein, der D50 Trommelfilter ist ein Sondermodell mit festgelegter Ausstattung. Individuelle Sonderwünsche können bei diesem Modell nicht berücksichtigt werden.

Welches Filtermaterial wird beim D50 verwendet?

Der D50 nutzt ein patentiertes 75-Mikron-Edelstahlsieb (Edelstahl 316/304) für die Filtration. Das Gehäuse besteht aus PP-Material mit CNC-Präzision gefertigt, und die Dichtungen sind aus hochwertigem Silikon.

In welchen Betriebsvarianten ist der D50 erhältlich?

Der D50 ist in drei Varianten verfügbar: Schwerkraftversion (natürliches Wassergefälle), Airlift-Version (luftgestützt) und gepumpte Version (mit integrierter Pumpenanbindung).
