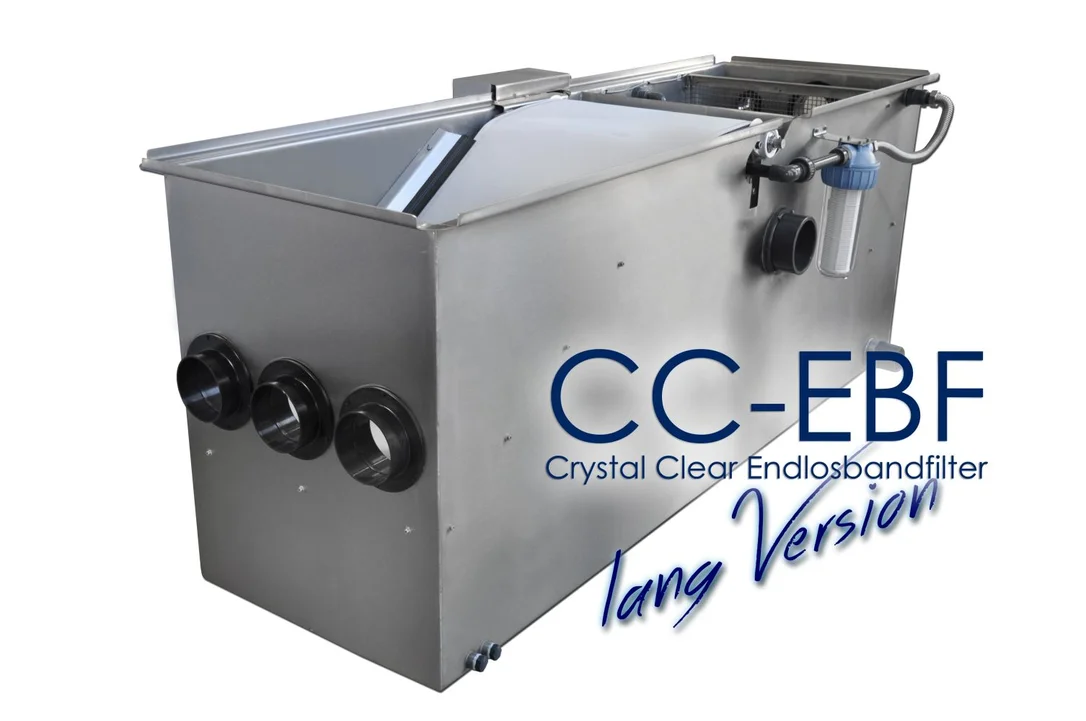

CC-EBF 750P-L: Crystal Clear Endlosbandfilter in Lang-Version
Der CC-EBF 750P-L ist ein Endlosbandfilter für die Schwerkraftinstallation und vereint mechanische Filterung mit biologischer Reinigung in einem System. Die Lang-Version (L-Version) zeichnet sich durch eine integrierte Biokammer aus, die das Konzept der kombinierten Filtration umsetzt.
Aufbau und Integration der Biokammer

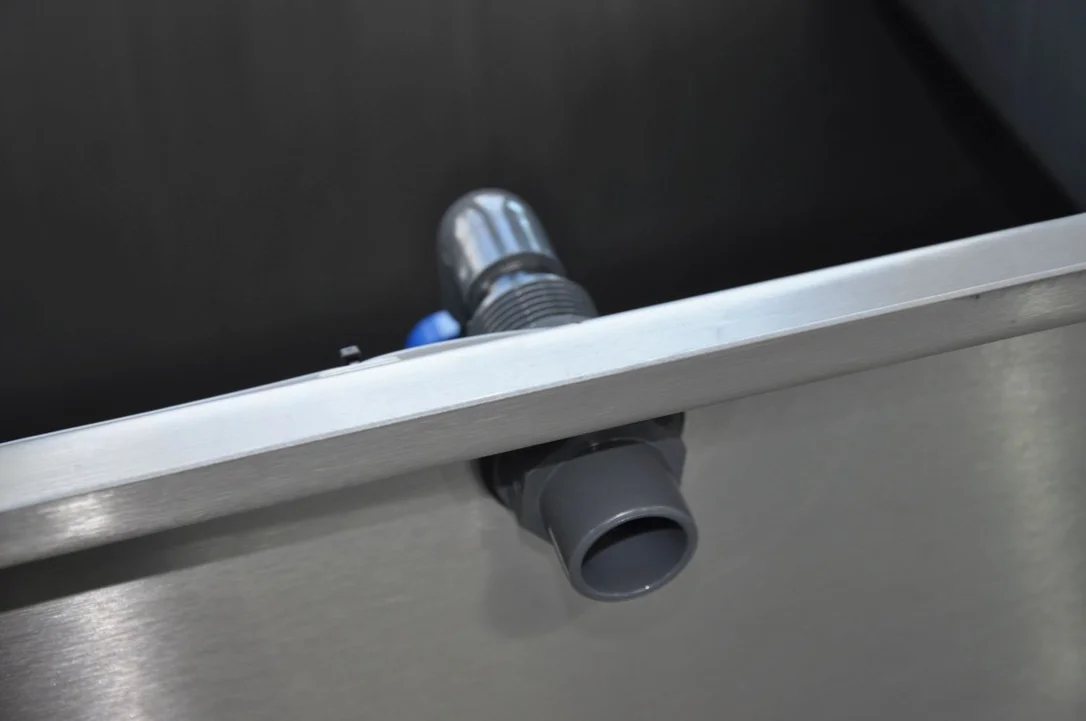

Die L-Version basiert auf der bewährten CC-EBF Standardbaureihe und erweitert diese um eine Biokammer mit integriertem japanischem Belüfterring. Der Belüfterring ist in seiner Größe an die jeweilige Filterausführung angepasst. Die Luftzuleitung erfolgt über eine bereits montierte PVC-U-Leitung, ausgelegt für 20mm Luftschläuche. Die Sauerstoffzufuhr lässt sich mittels PVC-Kugelhahn regulieren.
Eine V2A-Lochblech-Bio-Sperre trennt das Biomedium von der Filteranlage ab. Dies verhindert, dass Biomedium in den Teich gelangt oder die Funktionalität des Filterbands beeinträchtigt. Dadurch bleiben Teichpumpen vom Biomedium unabhängig, und ein Austausch oder eine Wartung der Pumpentechnik ist jederzeit problemlos möglich. Die Biokammer ist somit integriert, funktioniert aber autark.
Flexible Installationsvarianten
Das System bietet zwei unterschiedliche Betriebsarten:
Variante 1: Nassaufgestellte Rohrpumpe
Die Pumpe wird direkt im Filter installiert. Die oberen Ausgänge werden genutzt, die sich 13 cm unterhalb der Oberkante des Filters befinden.
Variante 2: Trocken aufgestellte Pumpe
Die Pumpe wird außerhalb des Filters positioniert. Der untere Ausgang wird zur Pumpeninstallation verwendet, dieser befindet sich 11 cm oberhalb der Unterkante des Filters.
Im Lieferumfang sind zwei flexible Endkappen in 50 mm und eine Endkappe in 110 mm enthalten, um nicht benötigte Ausgänge zu verschließen. Diese Flexibilität bei der Installationskonfiguration ist ein Alleinstellungsmerkmal des CC-EBF Systems.
Biokammer als Movingbed-Kammer
Die Biokammer eignet sich besonders für den Einsatz als Movingbed-Kammer. Empfohlen wird Hel-X mit 17 mm Durchmesser, das gegen Aufpreis erhältlich ist. Das Biomedium selbst ist nicht im Lieferumfang enthalten und kann individuell gewählt werden.
Mechanische Filterung und Spülsystem
Die Spülpumpe ist in der letzten Filterkammer untergebracht und versorgt den Düsenstock über einen Panzerschlauch mit Druck von etwa 4 Bar. Der Düsenstock reinigt das Filterband von Schmutzpartikeln. Die abgespülten Partikel werden über eine Ablaufrinne mit starkem Gefälle direkt in den Kanal abgeleitet.
Das Filterprinzip des CC-EBF beruht auf einer mechanischen Filterung durch ein feinporiges Hochdurchsatzband aus Polyethylen-Kunststoff. Das Band ermöglicht eine erste Filterung von groben Schmutzpartikeln und eine Feinfilterung von Partikeln bis zu einer Größe von 75 Mikrometern. Auf dem Band bildet sich ein sogenannter Filterkuchen, dessen Dichte die Filterleistung bestimmt: Je dichter der Filterkuchen, desto feiner die Filterung.
Ein Vorfilter am Düsenstock sorgt für reibungslose Spülintervalle und erleichtert die Reinigung. Der Spülwasserverbrauch wird dadurch auf ein Minimum reduziert. Das System filtert auch grobe Feststoffe wie Laub problemlos, ohne dass die Filtrationsleistung nachhaltig beeinträchtigt wird.
Schwimmerschalter und Wasserstandskontrolle
Bei der Schwerkraftvariante ist der Schwimmerschalter über eine höhenverstellbare Halterung in der letzten Kammer untergebracht. Diese Halterung ermöglicht eine schnelle und unkomplizierte Einstellung des Schwimmerschalters bei Wasserstandverlusten oder bei Neuinstallation. Bei der gepumpten Variante befindet sich der Schwimmerschalter am Filtereingang, oberhalb des Filterbands.
UV-C Integration
Unterhalb des Filterbands sind zwei UV-C Vorsehungen mit 1,5 Zoll Edelstahlmuffen vorhanden. Diese ermöglichen den Einsatz von UV-C Anlagen und sind gegen Aufpreis in zwei Varianten erhältlich: 40 Watt Amalgam oder 80 Watt Amalgam. Werden diese nicht benötigt, werden die Eingänge mit Blindstopfen verschlossen.
Antrieb und Steuerung
Die Antriebseinheit basiert auf einem geschützten 12V Getriebemotor, der den aktuellen Industriestandards entspricht. Die Spülintervalle lassen sich komfortabel an der Steuerung mittels Relais einstellen.
Verfügbare Größen und Anpassungen
Die Lang-Versionen der CC-EBF Reihe sind in den Breiten 500 mm, 750 mm und 1000 mm erhältlich. Die angegebenen Größen und Abmessungen entsprechen der Serienreihe. Eine Anpassung an speziell gewünschte Sondermaße ist im Rahmen der Bandbreiten gegen Aufpreis realisierbar.
Materialien und Verarbeitung
Das robuste Gehäuse besteht aus V2A Edelstahl und bietet damit Langlebigkeit auch bei längerfristiger Nutzung. Das Hochdurchsatzband aus Polyethylen-Kunststoff mit 75 Mikrometern Porengröße entspricht geprüfter Industriequalität für den Dauereinsatz. Ein Einbau von Bändern anderer Mikronisierung ist möglich.
Zusammenfassung der Vorteile
- All-In Konzept durch integrierte Biokammer und Belüftung
- UV-C Vorsehung enthalten
- Energiesparend bei hoher Umwälzrate (bis zu 100.000 l/h)
- Robustes Gehäuse aus V2A Edelstahl
- Polyethylen-Kunststoffband 75 Mikrometern in geprüfter Industriequalität
- Einbau von Bändern anderer Mikronisierung möglich
- Hoher Durchsatz bei größtmöglicher Filtrationsfläche
- Optimierter Anstellwinkel und Wasseranströmung verhindern Zurückrutschen von Schmutzpartikeln
- Antrieb durch geschützten 12V Getriebemotor
- Individuelle Anpassbarkeit an den Teich
- Flexible Installationsmöglichkeiten
- Ein-/Ausgänge individuell anpassbar: von DN100 bis DN250
- Wartungsarm und zuverlässig
- Made in Germany
Häufig gestellte Fragen zum CC-EBF 750P-L
Welche Größen sind für die CC-EBF L-Version erhältlich?
Die Lang-Versionen der CC-EBF Reihe sind in den Breiten 500 mm, 750 mm und 1000 mm erhältlich. Sondermaße sind gegen Aufpreis im Rahmen der Bandbreiten realisierbar.
Kann ich den CC-EBF 750P-L mit einer Trockenaufstellung betreiben?
Ja, das System bietet zwei Installationsvarianten: Eine nassaufgestellte Rohrpumpe im Filter (Variante 1) oder eine trocken aufgestellte Pumpe außerhalb des Filters (Variante 2). Die Ausgänge werden je nach Pumpentyp verwendet.
Ist eine UV-C Anlage im Lieferumfang enthalten?
Die UV-C Vorsehungen sind vorhanden, aber die UV-C Anlagen selbst sind gegen Aufpreis in zwei Varianten (40 Watt Amalgam oder 80 Watt Amalgam) erhältlich. Werden diese nicht benötigt, werden die Eingänge mit Blindstopfen verschlossen.
Welches Biomedium wird für die Biokammer empfohlen?
Die Biokammer eignet sich besonders als Movingbed-Kammer. Empfohlen wird Hel-X mit 17 mm Durchmesser, das gegen Aufpreis erhältlich ist. Das Biomedium selbst ist nicht im Lieferumfang enthalten.
Wie fein ist die Filterung des CC-EBF 750P-L?
Das Hochdurchsatzband ermöglicht eine Feinfilterung von Partikeln mit einer Größe von bis zu 75 Mikrometern. Ein Filterkuchen bildet sich auf dem Band, dessen Dichte die Filterung weiter verfeinert.
Welche Umwälzrate ist mit dem CC-EBF 750P-L möglich?
Das System ist energiesparend und ermöglicht eine hohe Umwälzrate von bis zu 100.000 Litern pro Stunde, je nach Konfiguration und Teichgröße.
Ist das Gehäuse langlebig?
Das Gehäuse besteht aus V2A Edelstahl, einem robusten Material, das für Langlebigkeit und Widerstandsfähigkeit bekannt ist. Das System ist wartungsarm und zuverlässig konzipiert.
